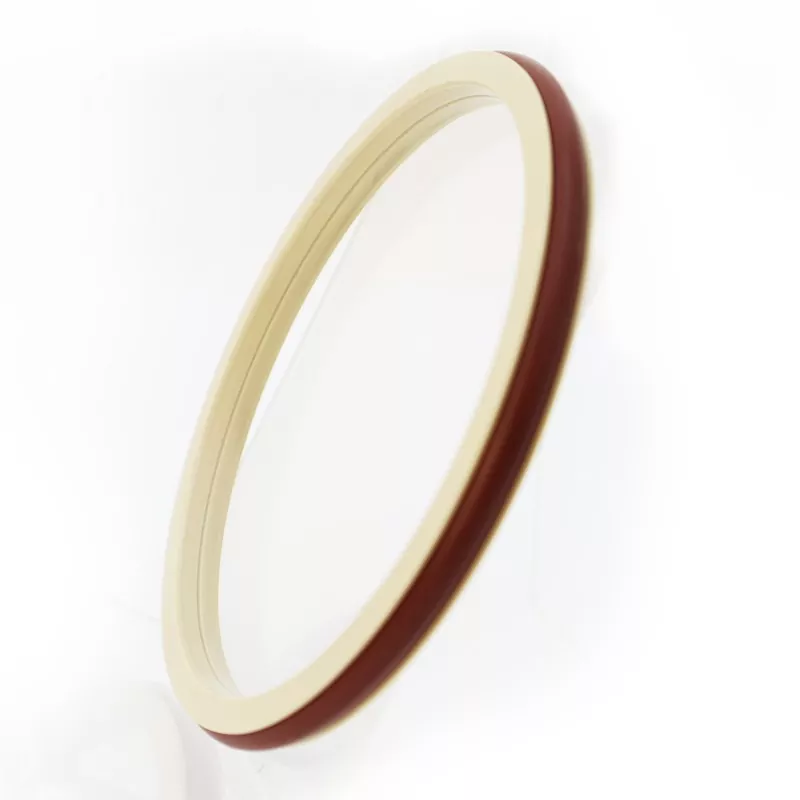

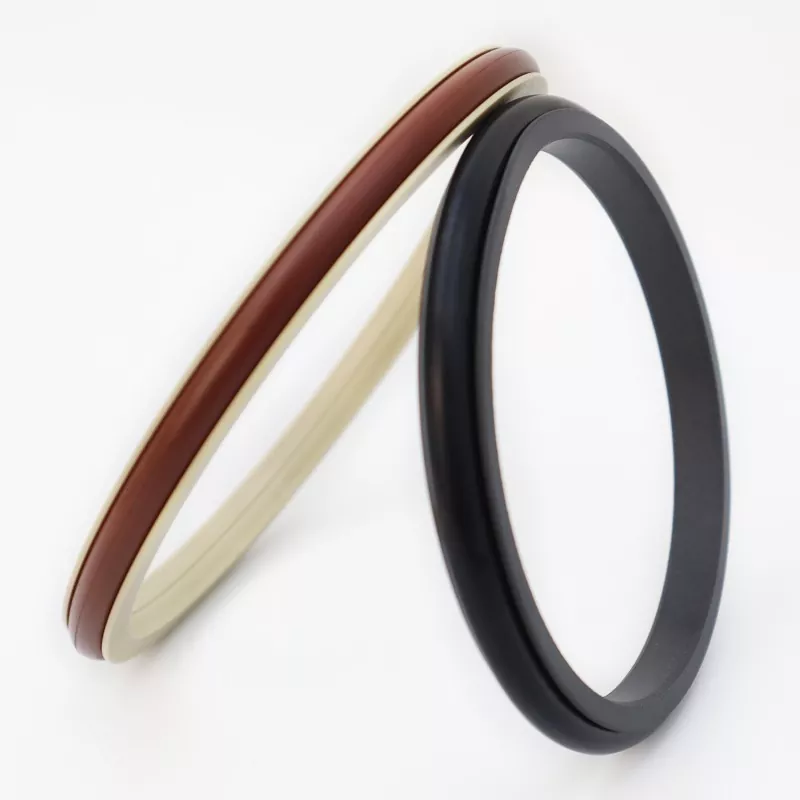

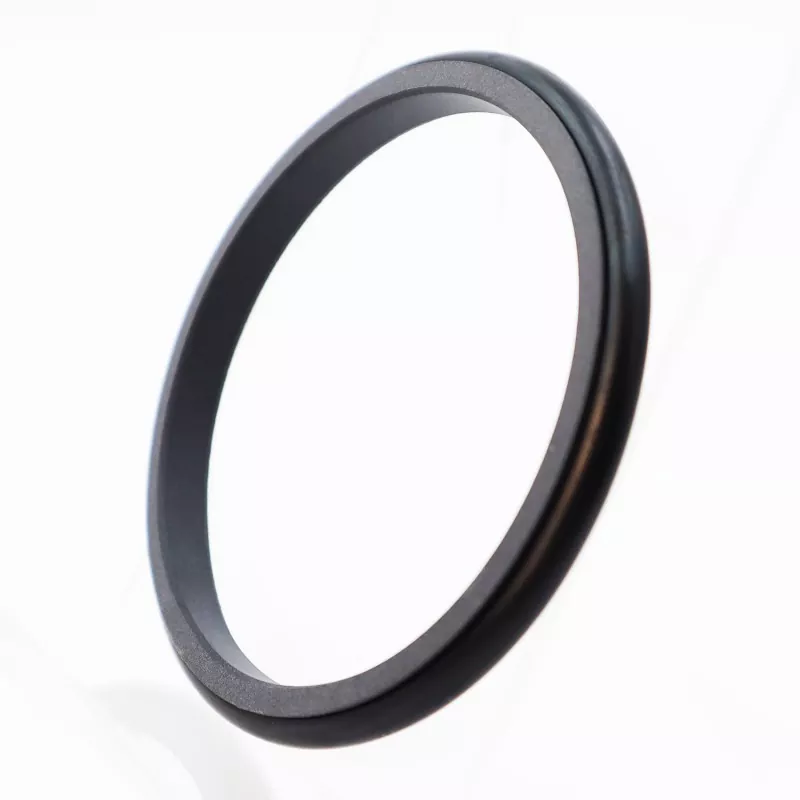

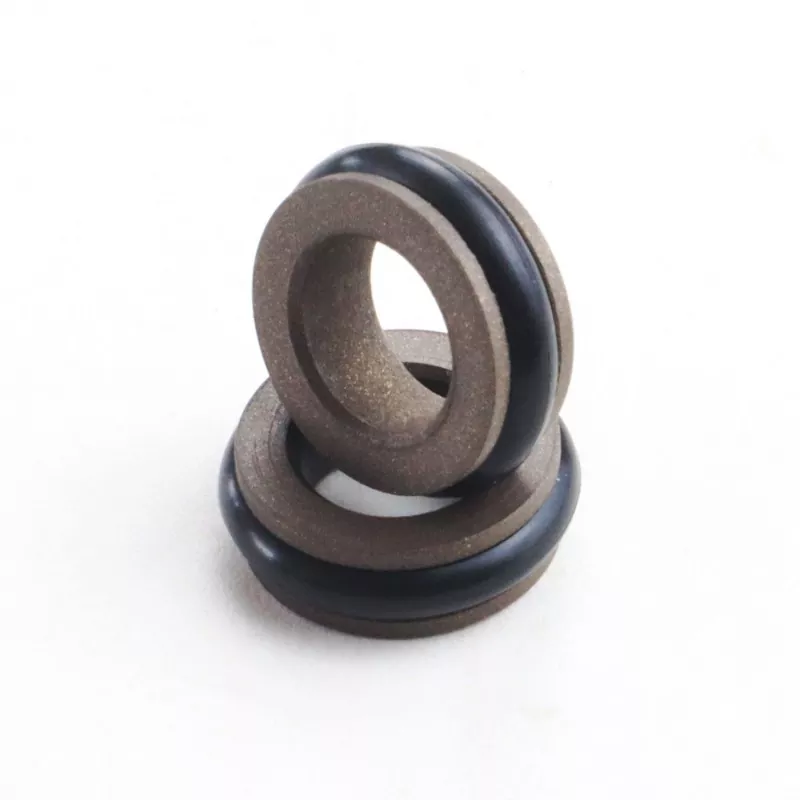

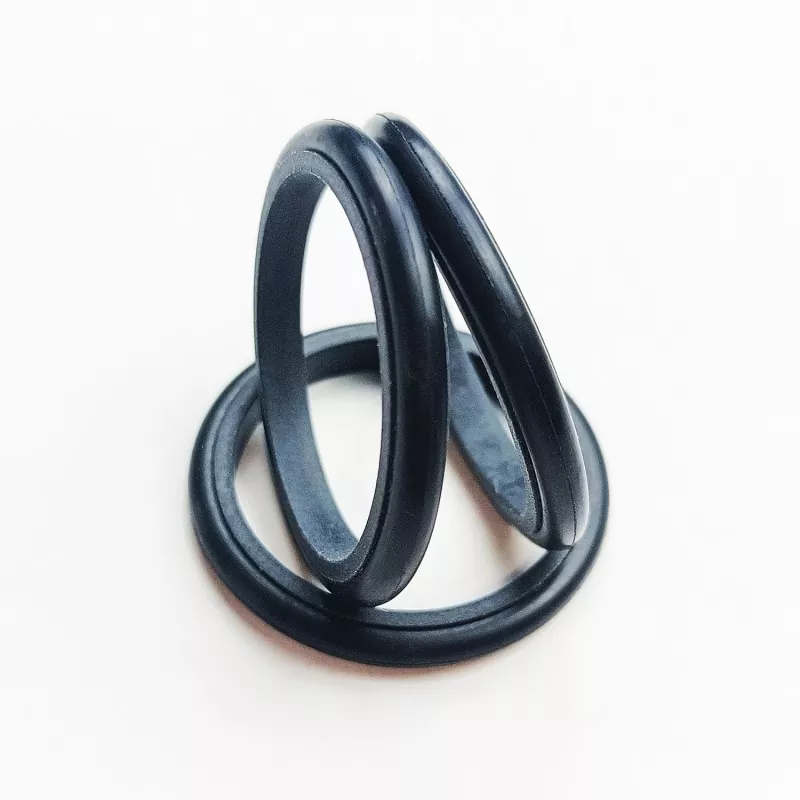

A C-típusú kombinált tömítés egy C-alakú PTFE-ből és annak kompozit anyagából készült tömítőgyűrűből és egy O-gyűrűből áll. Alkalmas kétirányú nyomásos tömítésre hidraulikus és pneumatikus oda-vissza mozgásban egyaránt. RC06 és RC07 sorozatban kapható (kompatibilis a GB1235 sorozatú O-gyűrűkkel), a megfelelő O-gyűrűtől függően. A tömítőgyűrű vékony ajakos kialakításának köszönhetően jó követési kompenzációs képességgel rendelkezik, ami kiváló tömítési teljesítményt eredményez. A C-típusú tömítés szimmetrikus szerkezete lehetővé teszi a kétirányú nyomás alatti tömítést.
1. Hidraulikus és pneumatikus alkalmazásokhoz egyaránt alkalmas.
2. Kiváló tömítési teljesítmény magas és alacsony nyomású alkalmazásokhoz egyaránt.
3. Alacsony súrlódás, alacsony indítási ellenállás, egyenletes működés, egyenlő dinamikus és statikus súrlódás, kúszásmentes.
4. Hosszú élettartam; olajmentes kenési tömítésre alkalmas.
5. Alkalmas kétirányú nyomásos tömítésre.
A szélsőséges értékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Média |
|
≤100 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Hidraulika olaj, tűzálló folyadékok (HFA/HFB), gáz stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. Megfelelő O-gyűrű anyagok: RO1 nitril-butadién gumi (NBR), RO2 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Szabványos PTFE3 anyag, az egyéb opcionális anyagok közé tartozik a PTFE2, PTFE4 és egyéb nagy teljesítményű anyagok.

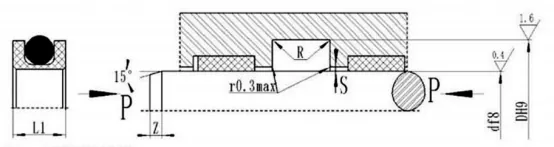

Rendelési modell RC06-80x89,9x9,2-PTFE3—R01
Modell-rúd átmérő x horony átmérő x horony szélesség PTFE3 - Módosított PTFE anyagkód R01 O-gyűrű anyaga
A specifikációs táblázatban felsorolt bármilyen méretű terméket képes előállítani.
|
d f8 Szabványos RC06 |
d f8 Könnyű RC06-Q |
d f8 Nagy teherbírású RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20 MPA |
＜40 MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000-1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000-1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Jegyzet: 1. ≤ 70 mm-es tengelyátmérőnél nyitott hornyos tömítés javasolt. A beépített (zárt) hornyos tömítések beszereléséhez olvassa el a szerelési útmutatót.
2. 40 MPa feletti nyomás esetén a tömítés Smax gyökérterületének H8/f8 illesztési tűrést kell alkalmaznia.
Hozzáillő GB1235 O-gyűrű Bármilyen, a specifikációs táblázatban felsorolt méretű terméket gyárthat.
|
Tengely átmérő tartomány d f8 |
Horony átmérője D H9 |
Árok szélessége L+0,2 |
Tömítés magassága L1 |
Lekerekített sarkok Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő d0 |
|
|
＜20 MPA |
＜40 MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155-1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Rendelési példa RC07—80*90.4*9.8-PTFE3-R01
