A Ruichen Sealing nagynyomású tömítésekre szakosodott gyártóként a "talp típusú kombinált tömítést" kínálja. A tömítőgyűrű vékony ajakos szerkezettel rendelkezik, amely kiváló dinamikus kompenzációs képességet biztosít. Egyedülálló láb alakú tömítőfelülete – amely egy ék alakú hornyot tartalmaz – növeli a szennyeződésekkel szembeni ellenállást és csökkenti a súrlódást; ez a speciális kialakítás jelentősen megnöveli a nyomásállóságot, így alkalmas nagynyomású és ultramagas nyomású alkalmazásokhoz. Megjegyzés: Ez a tömítés nem alkalmas zárt hornyokba történő beépítésre.
Szívesen fogadjuk a műszaki berendezések vásárlóinak kiválasztásával és tömeges megrendelésével kapcsolatos kérdéseit.

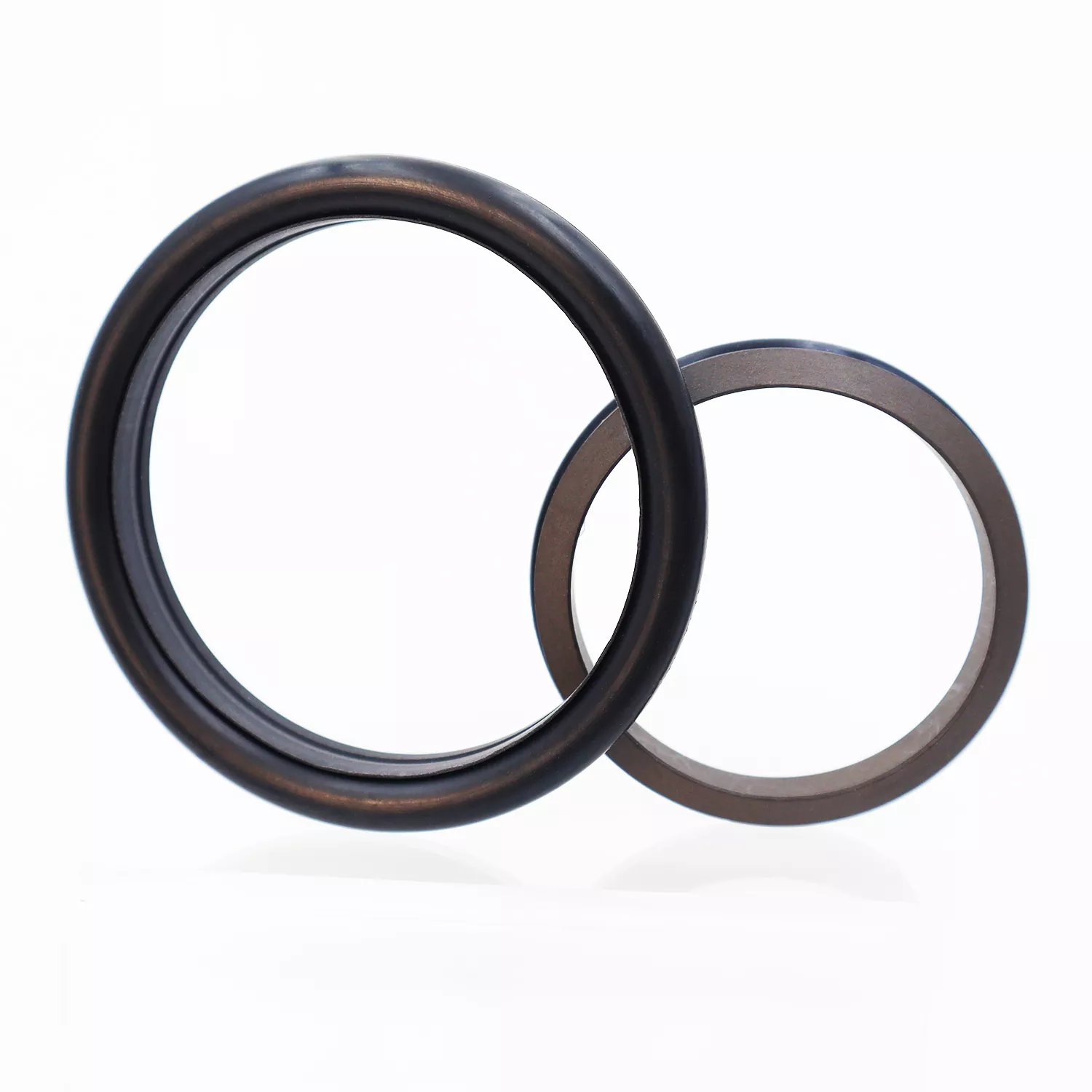

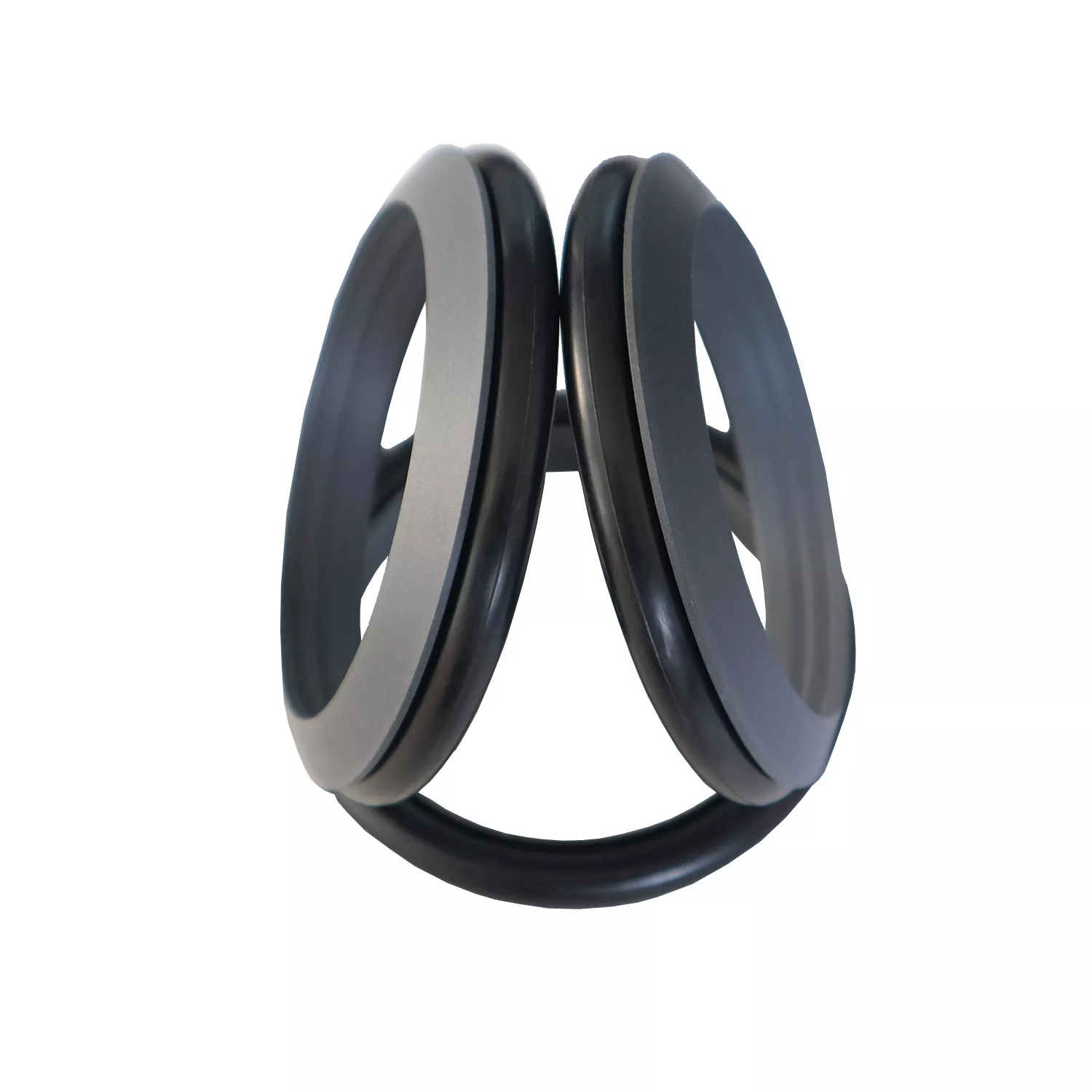

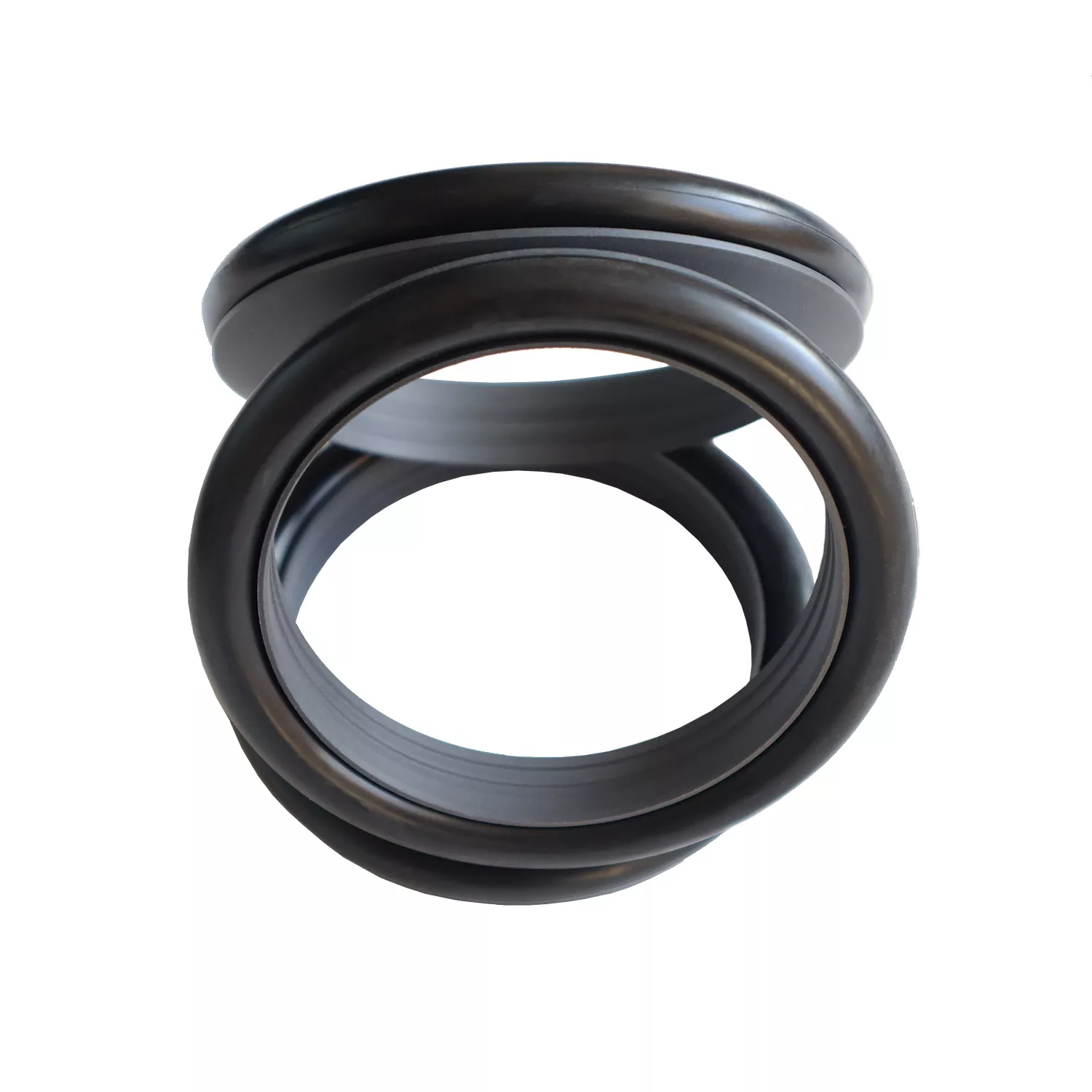

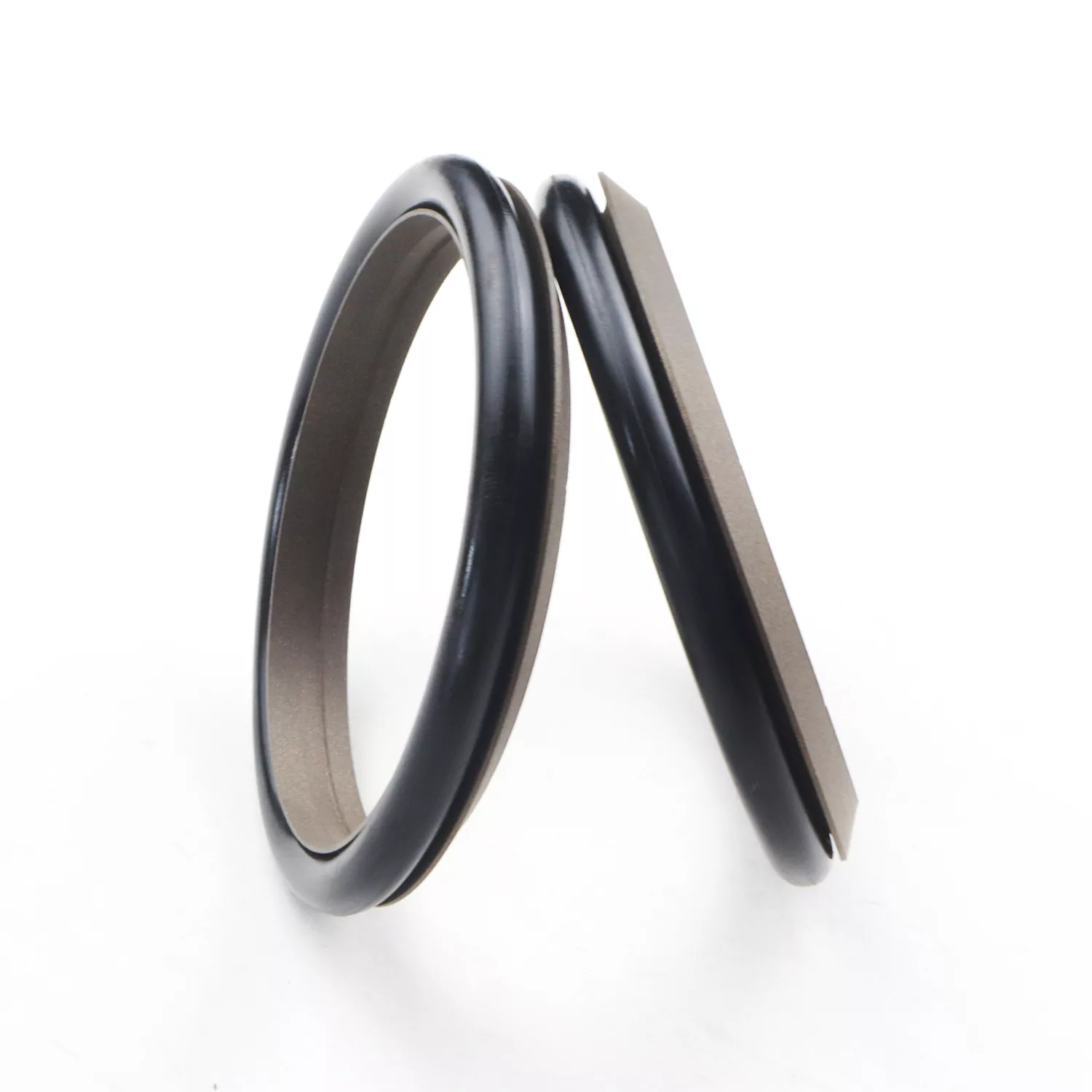

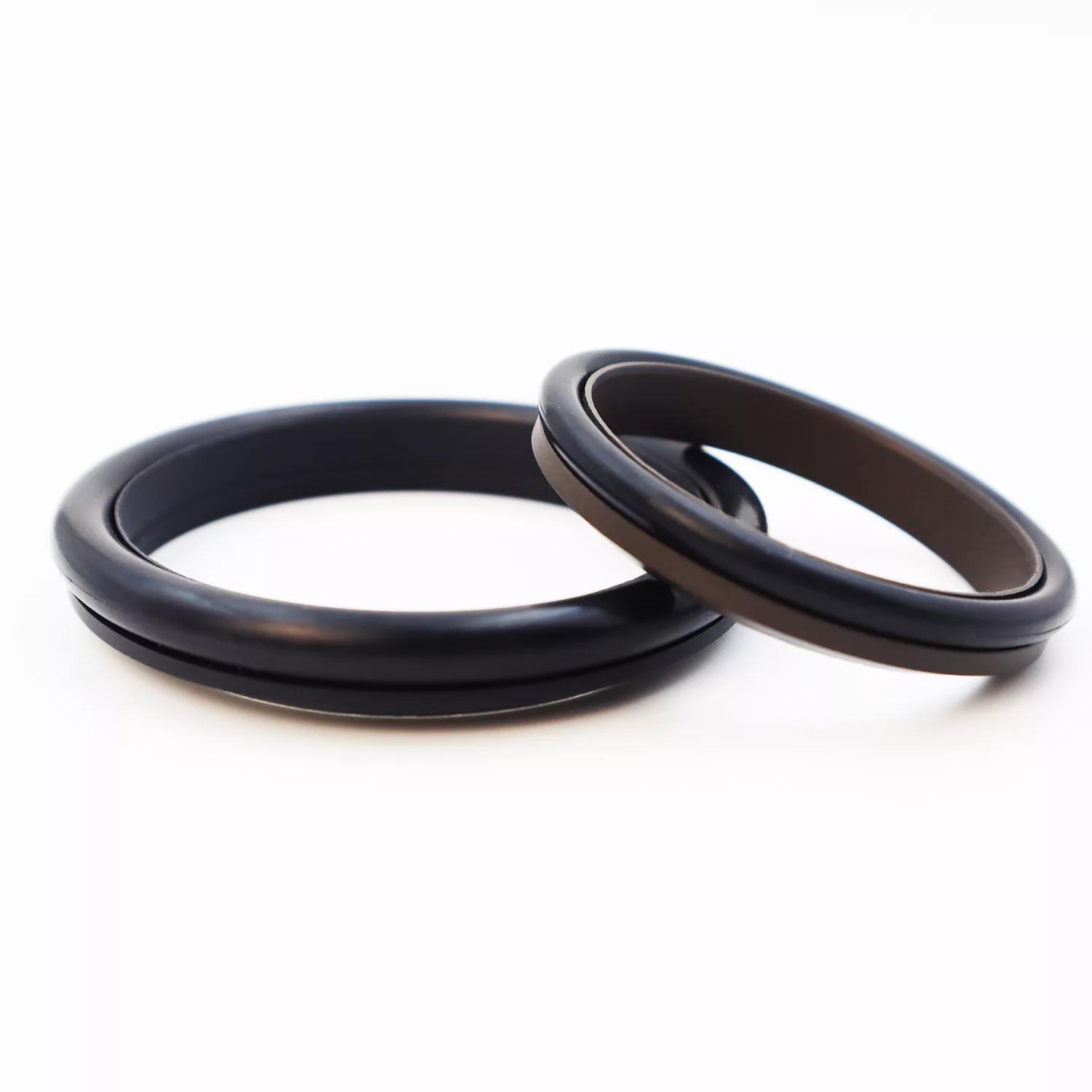

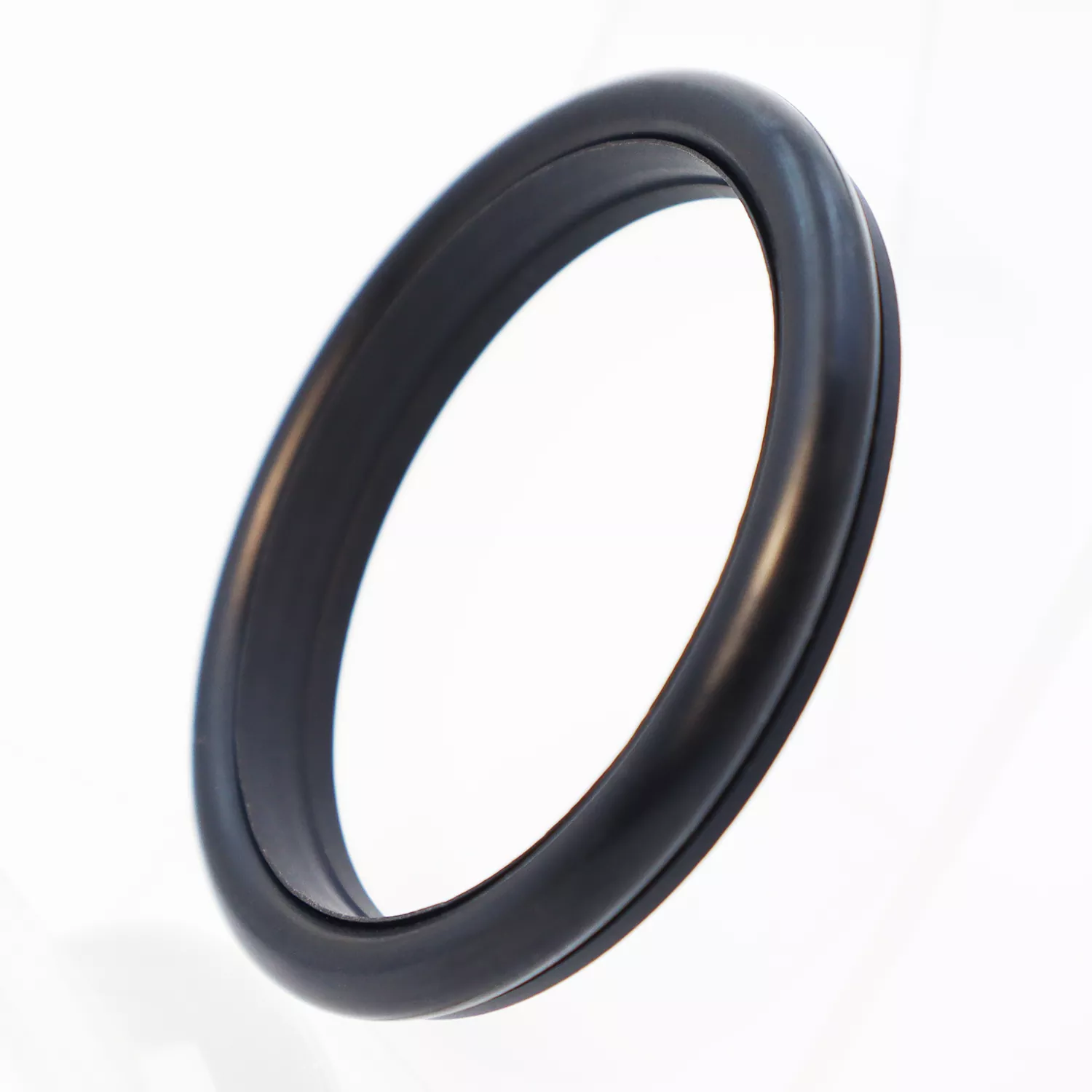

A láb típusú kombinált tömítés egy láb alakú tömítőgyűrűből áll (PTFE vagy PTFE kompozitokból), amely egy gumi O-gyűrűvel párosul; hidraulikus és pneumatikus dugattyús alkalmazások egyszeres működésű tömítésére tervezték.
A hozzá tartozó O-gyűrű alapján az RC03 sorozatba és az RC04 sorozatba (amely GB1235 sorozatú O-gyűrűket használ) van besorolva. A tömítőgyűrű vékony ajakos kialakítással rendelkezik, amely kiváló dinamikus kompenzációt kínál, ami kiváló tömítési teljesítményt eredményez. A láb alakú tömítőfelületen található ék alakú horony javítja a tömítés integritását és a szennyeződésekkel szembeni ellenállást, miközben csökkenti a súrlódást. A szerkezeti kialakítás a tömítés nyomáskezelési képességét is javítja. Általában nem szerelhető zárt hornyokba.
1. Hidraulikus és pneumatikus alkalmazásokhoz egyaránt alkalmas
2. Kiváló tömítési teljesítmény magas és alacsony nyomású környezetben egyaránt
3. Alacsony súrlódás; minimális indítási ellenállás és sima mozgás; egyenlő dinamikus és statikus súrlódás; nincs csúszás effektus
4. Hosszú élettartam; alkalmas olajmentes kenési alkalmazásokhoz
5. Képes kezelni a nagynyomású és ultramagas nyomású tömítési követelményeket
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Média |
|
≤100 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Hidraulika olaj, tűzálló folyadékok (HFA/HFB), gáz stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. A kompatibilis O-gyűrű anyagok a következők: RO1 nitrilkaucsuk (NBR), RO2 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE3; egyéb elérhető opciók közé tartozik a PTFE2, PTFE4 és más nagy teljesítményű anyagok.

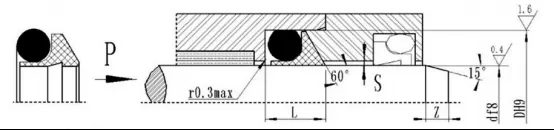

Rendelési modell: RC03—80x89x10-PTFE3-R01
Modell – Rúd átmérő x Horony átmérő x Horony szélesség PTFE3 – Módosított PTFE anyagkód R01 – O-gyűrű anyagkódja
A termékek a specifikációs táblázatban felsorolt bármilyen méretben gyárthatók.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671-999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Megjegyzések: 1. 60 MPa-nál nagyobb nyomás esetén használjon H8/f8 illesztési tűrést a tömítés alapterületén; ultra-nagynyomású tömítéshez, Smax < 0,05.
2. Zárt hornyos szerkezet szükségessége esetén kérjük, forduljon az irodához.
Kompatibilis a GB1235 O-gyűrűkkel; a specifikációs táblázatban felsorolt bármilyen méretű termék gyártható.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40-150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151-1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
