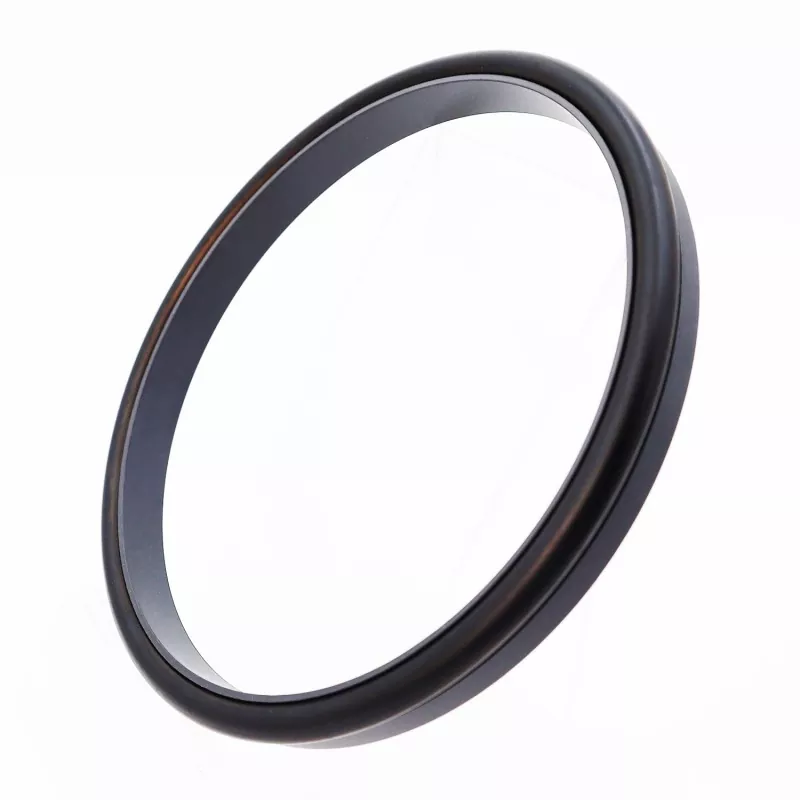

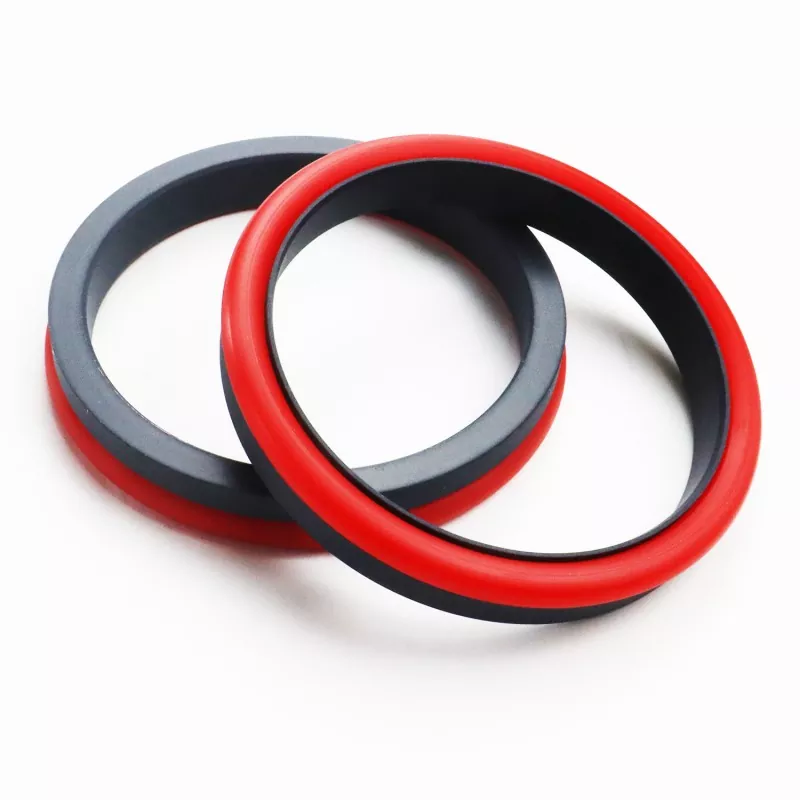

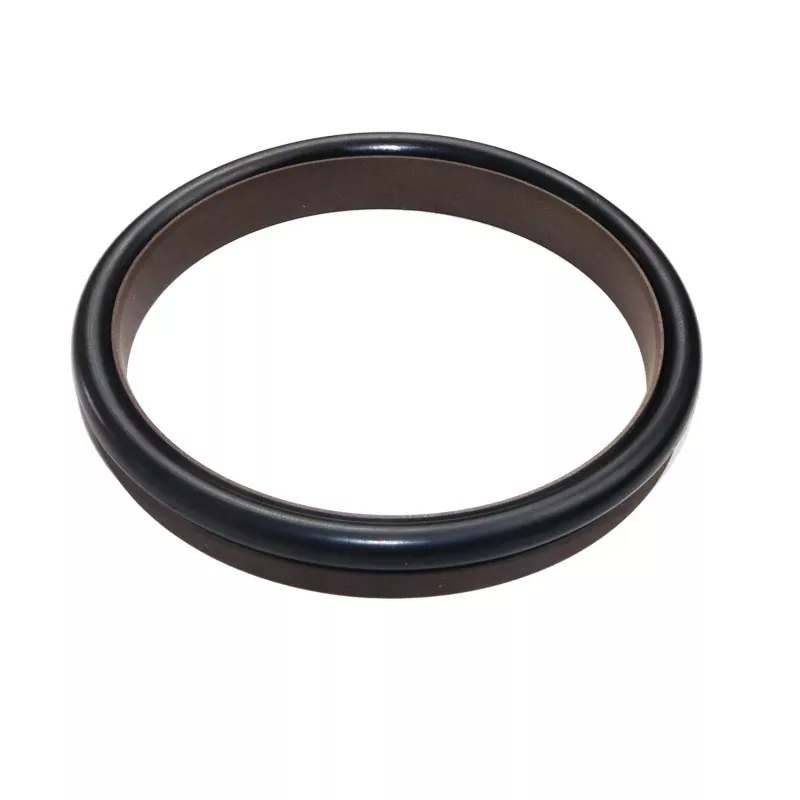

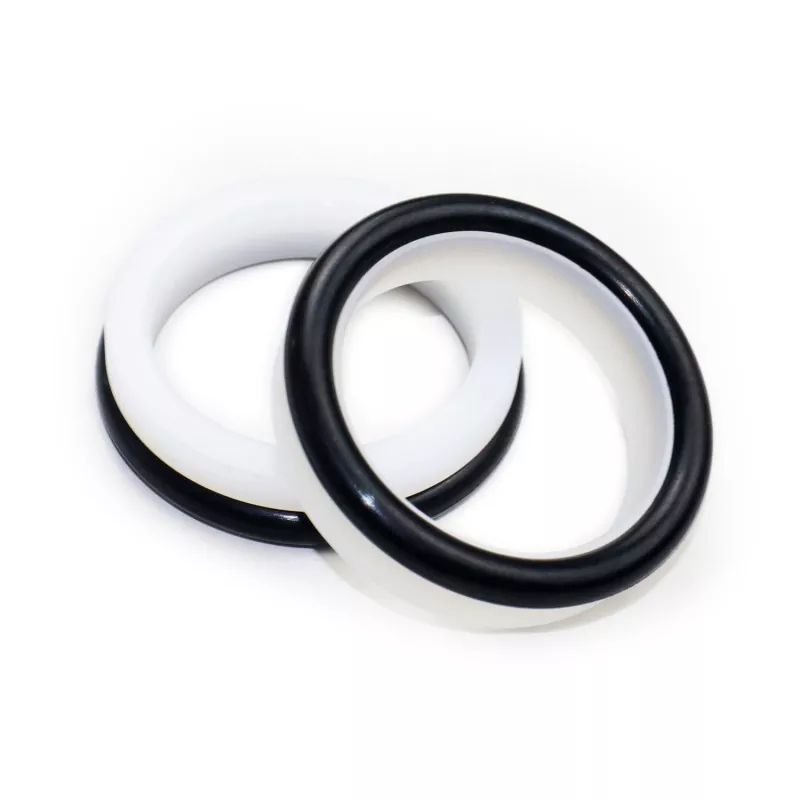

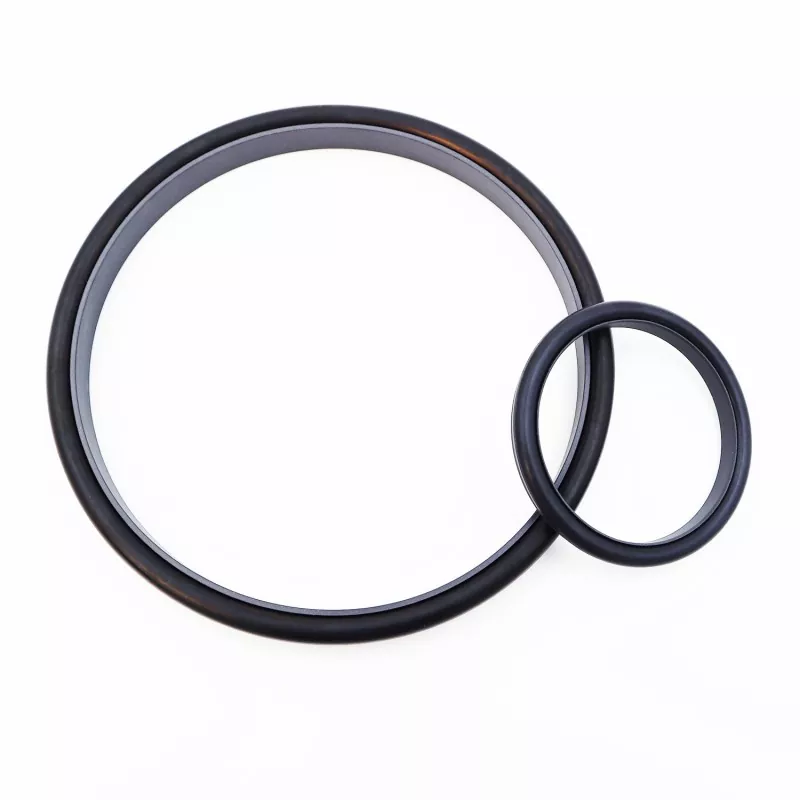

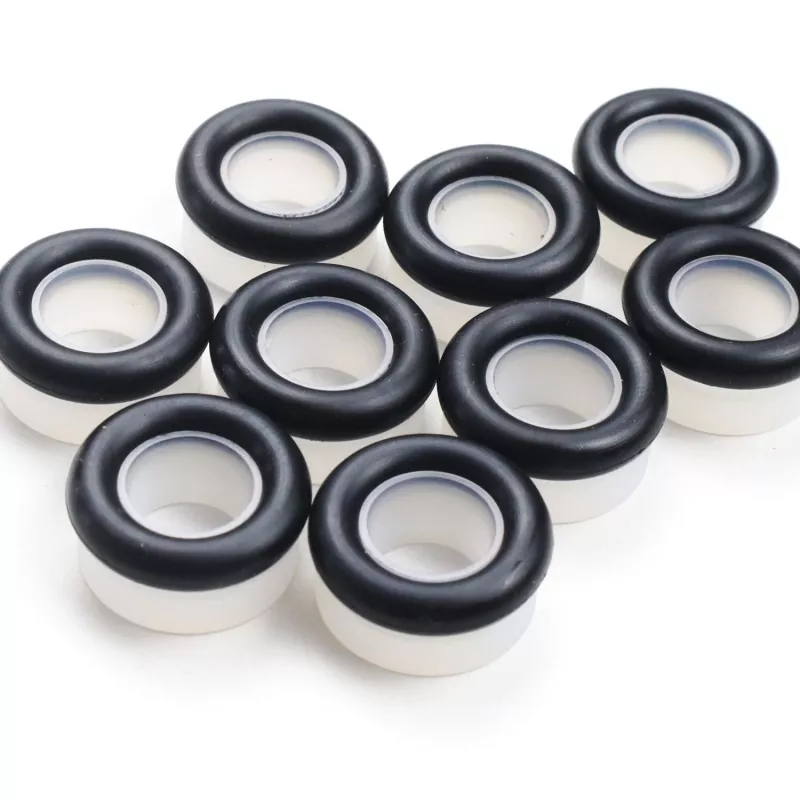

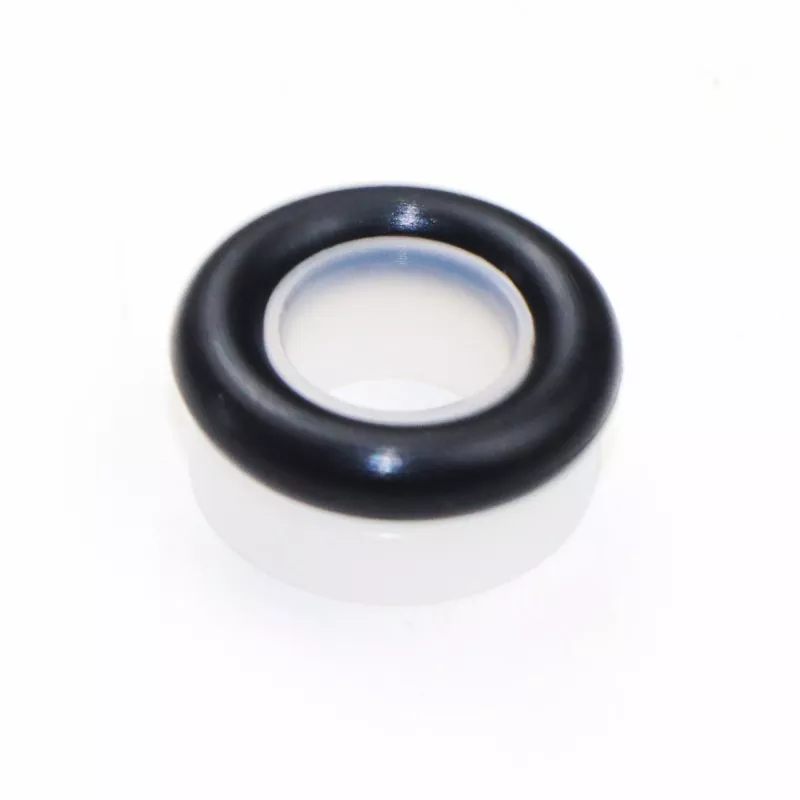

A megerősített derékszögű kombinált tömítés (Ultra-High Pressure/Hydraulic Pressure Seal) egy megerősített derékszögű PTFE-ből és annak kompozit anyagaiból készült tömítőgyűrűből és egy O-gyűrűből áll. Alkalmas egyirányú tömítésre hidraulikus oda-vissza mozgásban.
A használt O-gyűrű típusától függően az RC08 és RC09 sorozatban kapható (kompatibilis a GB1235 sorozatú O-gyűrűkkel). A tömítőgyűrű optimalizált vastagságú kialakításának köszönhetően még víznyomású vagy más alacsony viszkozitású közegben is jól teljesít.
A megerősített tömítőgyűrű szerkezeti kialakítása javítja a tömítés nagy és ultramagas nyomással szembeni ellenállását is. Általában nem alkalmas zárt hornyokba történő beépítésre.
1. Alacsony súrlódás, alacsony indítási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszás.
2. Hosszú élettartam, alkalmas olajmentes kenési tömítésre.
3. Alkalmas nagynyomású, ultramagas nyomású és alacsony viszkozitású közegek, például víz tömítésére.
A szélsőséges értékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Média |
|
≤200 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Hidraulika olaj, tűzálló folyadékok (HFA/HFB), gáz stb. |
|
-20 - +200 (FKM O-gyűrűvel) |
1. Megfelelő O-gyűrű anyagok: R01 nitril-butadién gumi (NBR), RO2 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Szabványos PTFE3 anyag, az egyéb opcionális anyagok közé tartozik a PTFE2, PTFE4 és egyéb nagy teljesítményű anyagok.

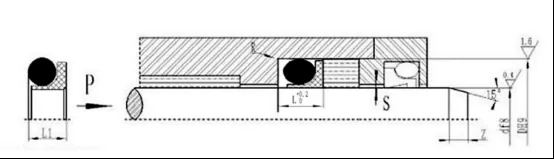

Rendelési modell RC08—80x90,2x11,2—PTFE3—R01 Modell-rúd átmérő x Horony átmérő x Horony szélessége Anyagkód
RC08 specifikációk és paraméterek táblázata
A specifikációs táblázatban felsorolt bármilyen méretű terméket képes előállítani
|
Szabványos df8 RCO8 |
Kis terhelés df8 RCO8-Q |
Nagy terhelés df8 RC08-Z |
Horony átmérője D H9 |
Horony szélessége L+0,2 |
Tömítés magassága L1 |
Lekerekített sarkok Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000 ~ 1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000 ~ 1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Jegyzet:1. Ha zárthornyú rendszerre van szükség, forduljon cégünkhöz.
2. Nyomás > 60MPa, gyökér H8/f8 illeszkedési tűrés, ultramagas nyomású tömítés Smax < 0,05.
