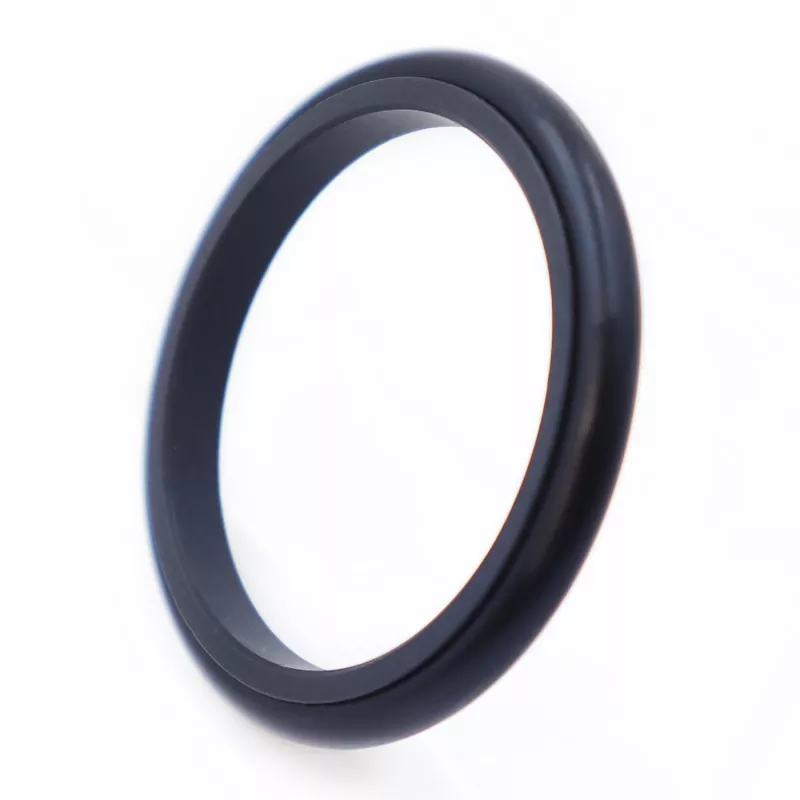

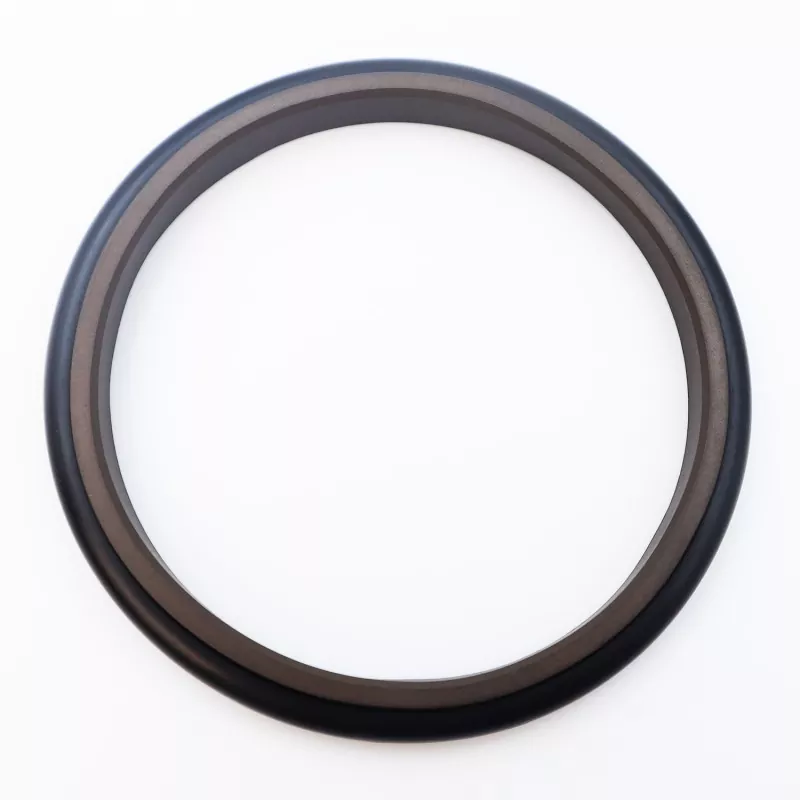

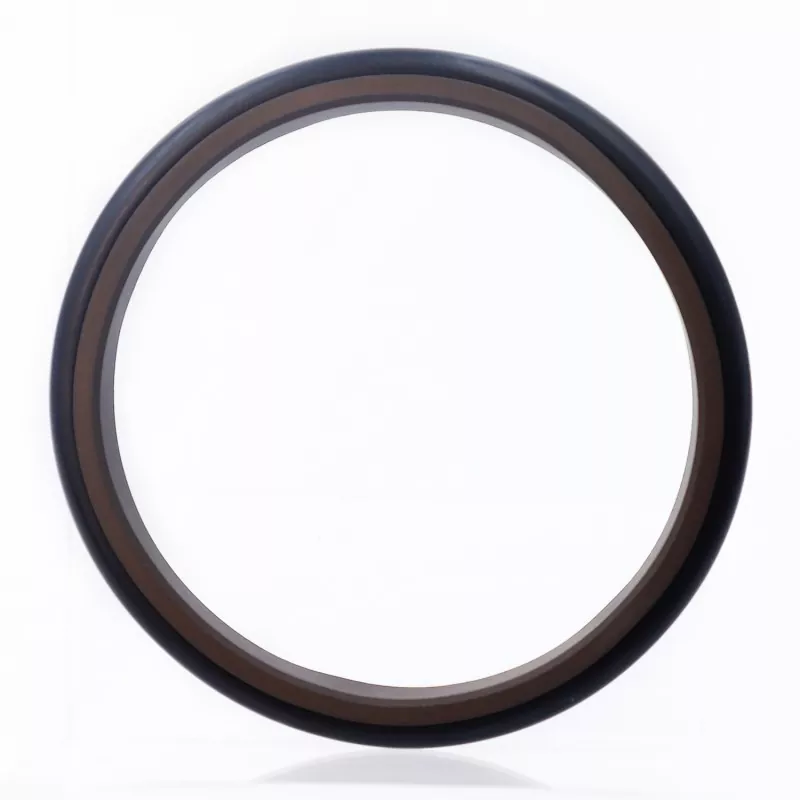

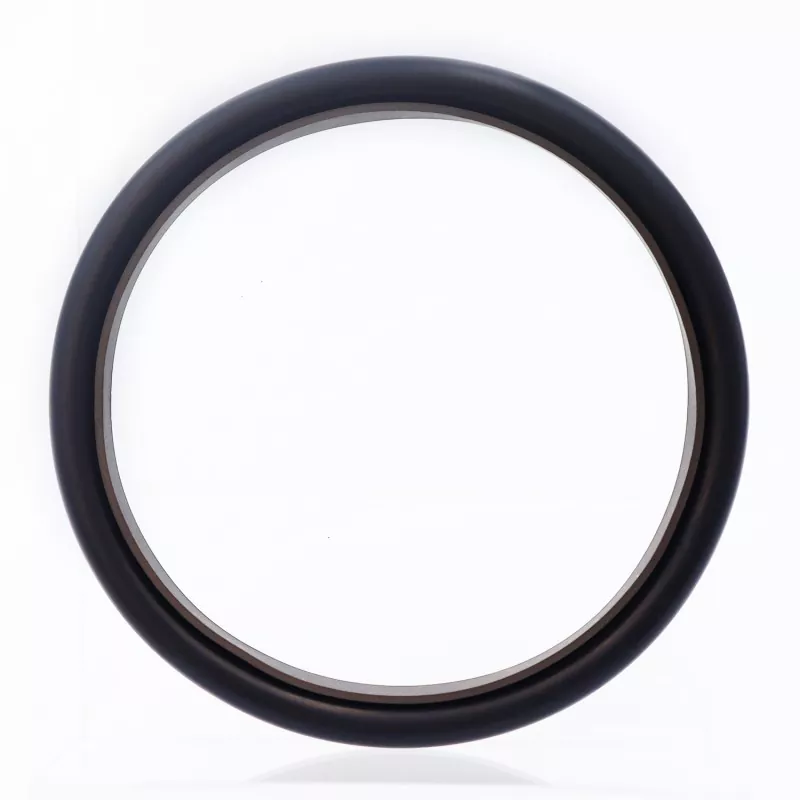

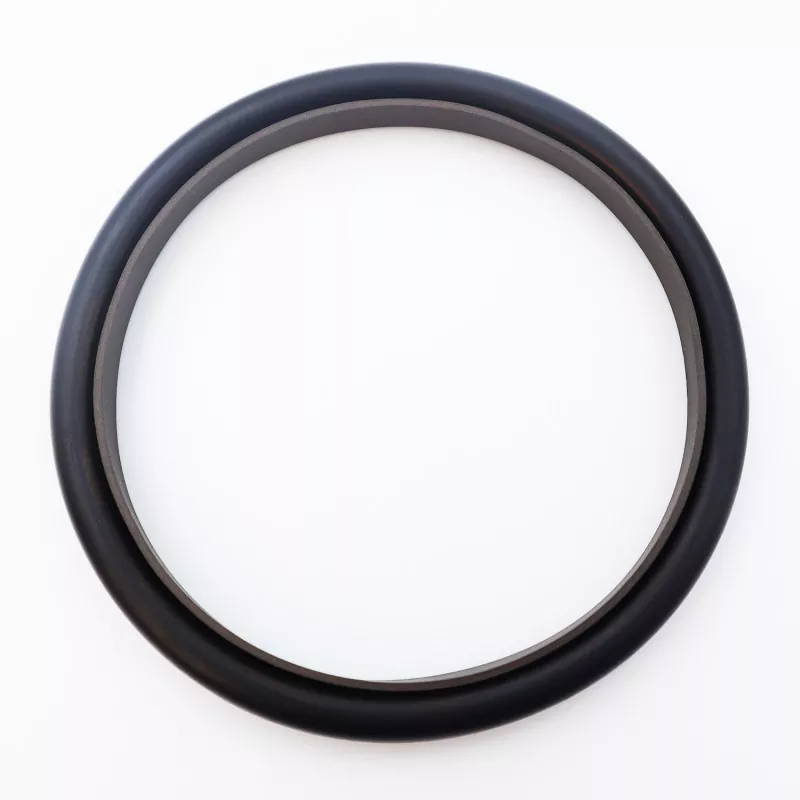

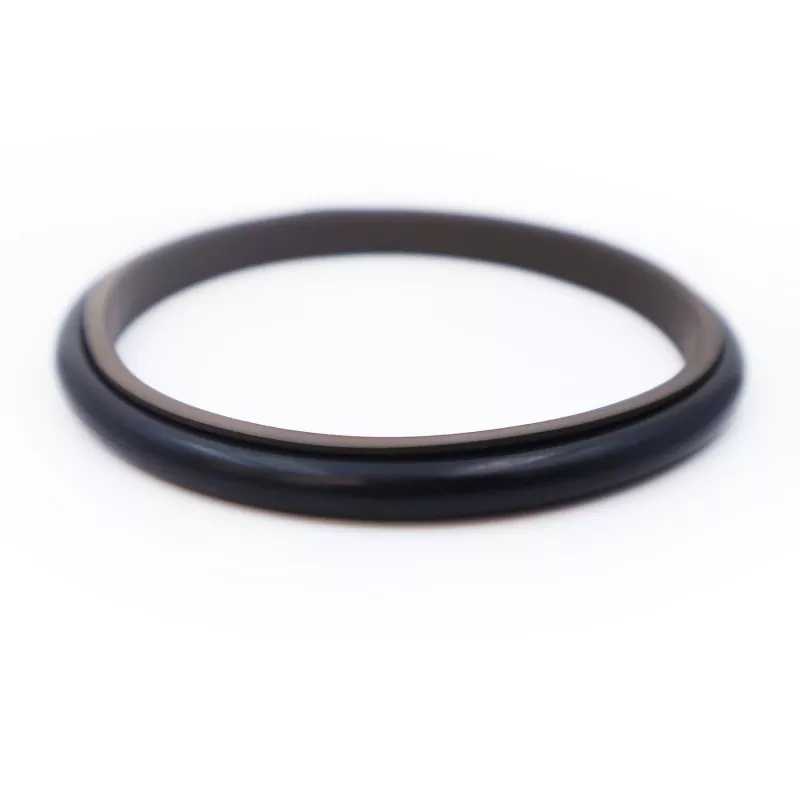

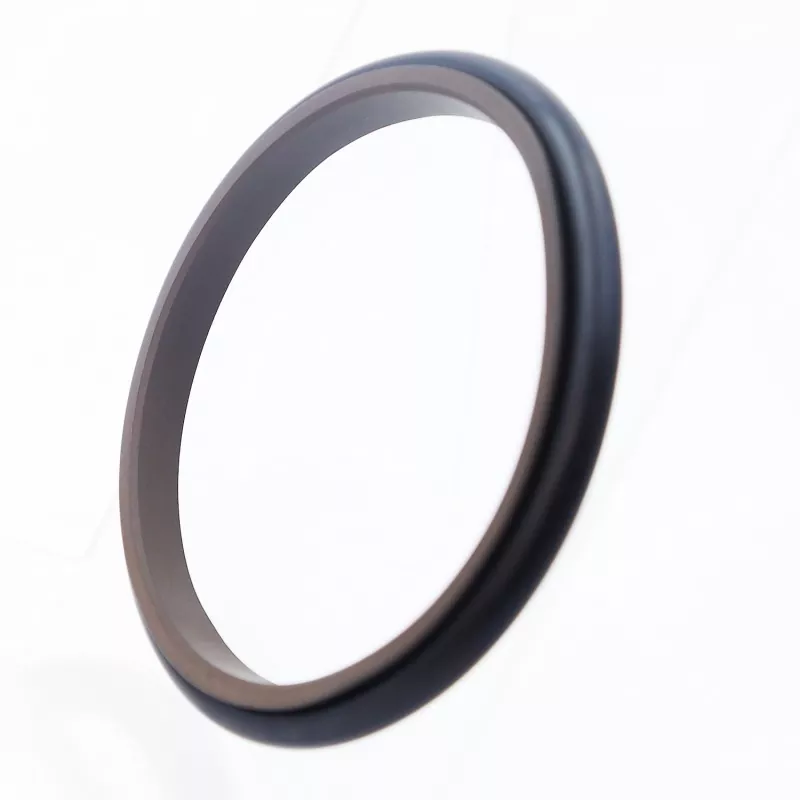

A háromszög kombinációs tömítés egy háromszög alakú PTFE tömítőgyűrűből és egy gumi O-gyűrűből áll; hidraulikus és pneumatikus dugattyús alkalmazások egyszeres működésű nyomástömítésére tervezték. Az O-gyűrű radiális erőt biztosít, és kompenzálja a tömítőgyűrű kopását. A tömítőgyűrű vékony ajakos kialakításának köszönhetően kiváló követési kompenzációt és tömítési teljesítményt kínál. 30 mm-nél kisebb átmérőjű rúd esetén osztott (nyitott típusú) horony kialakítást kell alkalmazni.
1. Hidraulikus és pneumatikus alkalmazásokhoz egyaránt alkalmas;
2. Alacsony súrlódás, alacsony kitörési ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, csúszásmentesség;
3. Hosszú élettartam; alkalmas olajmentes kenési alkalmazásokhoz;
4. Kompakt kialakítás; könnyen telepíthető és karbantartható;
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség m/s |
Média |
|
≤20 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Ásványi alapú hidraulika olajok, tűzálló folyadékok (HFA/HFB), gázok stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. A kompatibilis O-gyűrű anyagok a következők: R01 nitrilkaucsuk (NBR), R02 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE3; az alternatív anyagok közé tartozik a PTFE1, PTFE2 és PTFE4.
Rendelési modell: RC14—80—PTFE3—R01
RC14 – 80-as modell – Tengelyátmérő d – PTFE (R01 anyagkód) – O-gyűrű Anyagkód
A termékek a specifikációs táblázatban felsorolt bármilyen méretben gyárthatók.
|

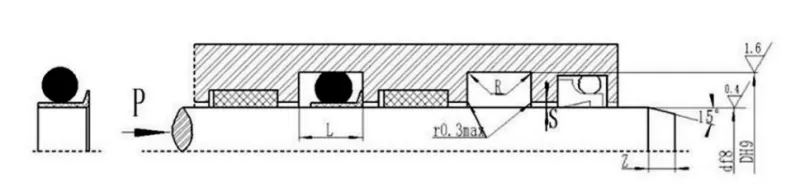

Tengely átmérő tartomány d f8 |
Horony átmérője D H9 |
Horony szélessége L+0,2 |
Saroksugár Rmax |
Radiális hézag S |
Letörés Z |
O-gyűrű huzalátmérő csináld |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109-1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Jegyzet: ≤30 mm-es tengelyátmérőnél nyitott hornyok használata javasolt.
