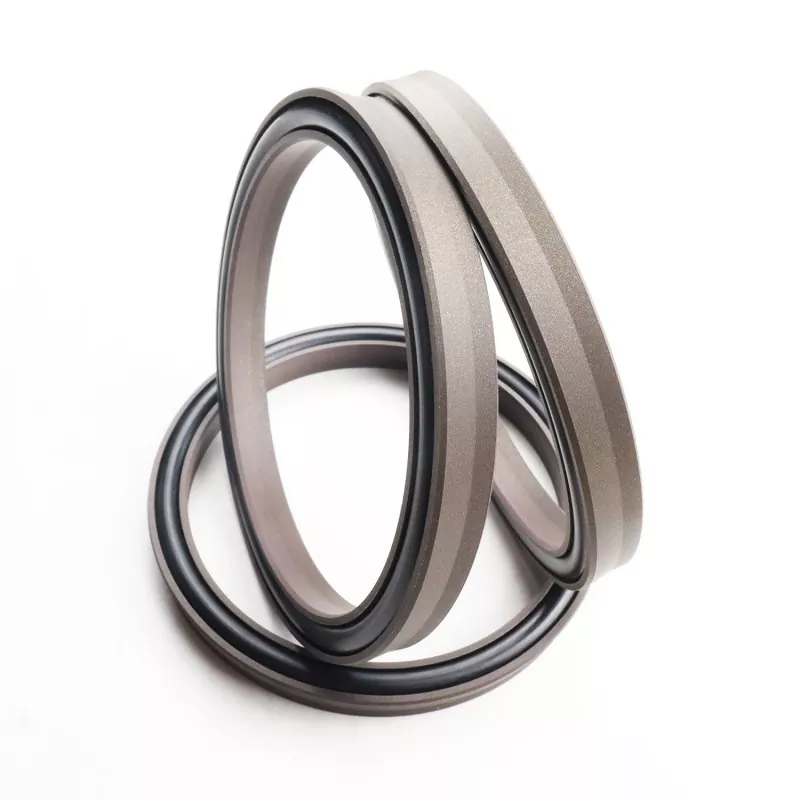

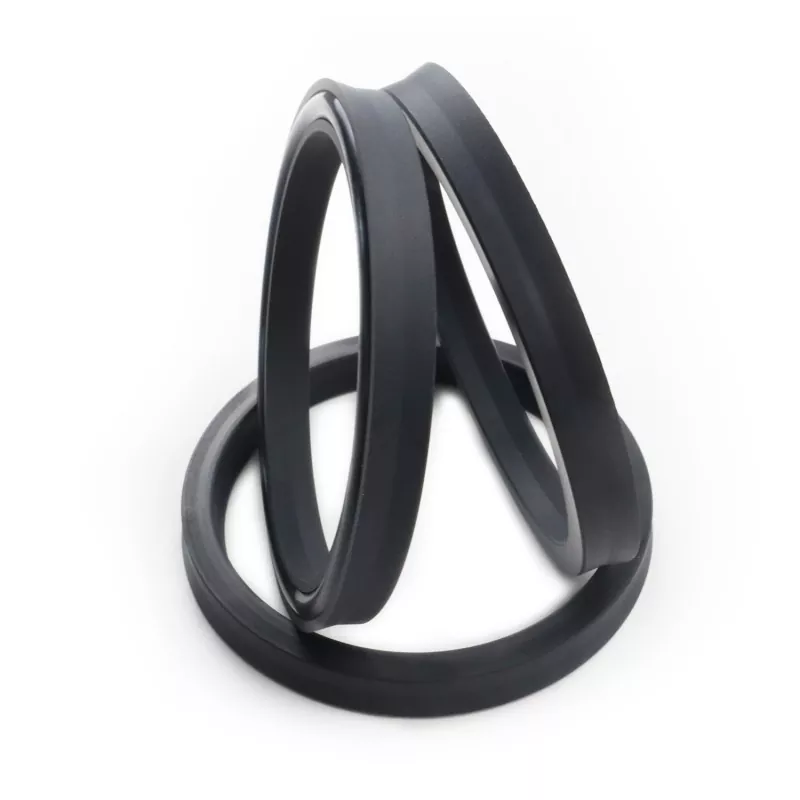

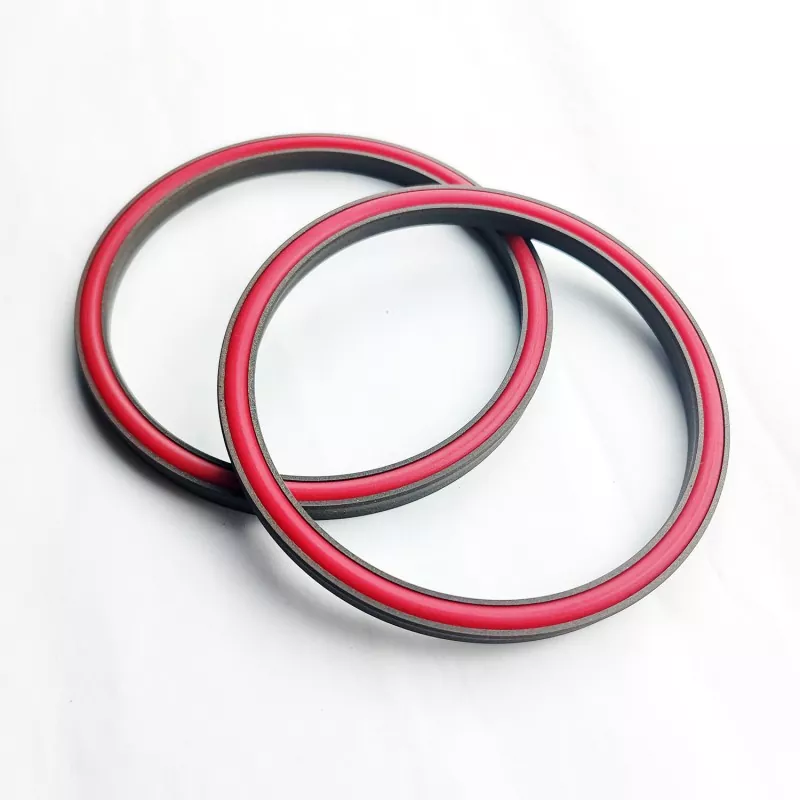

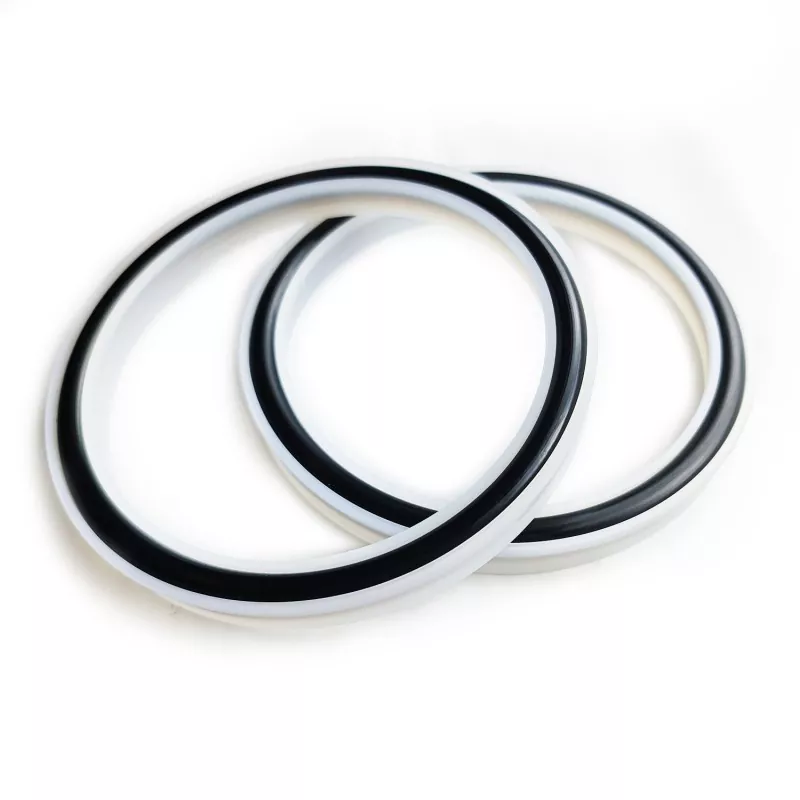

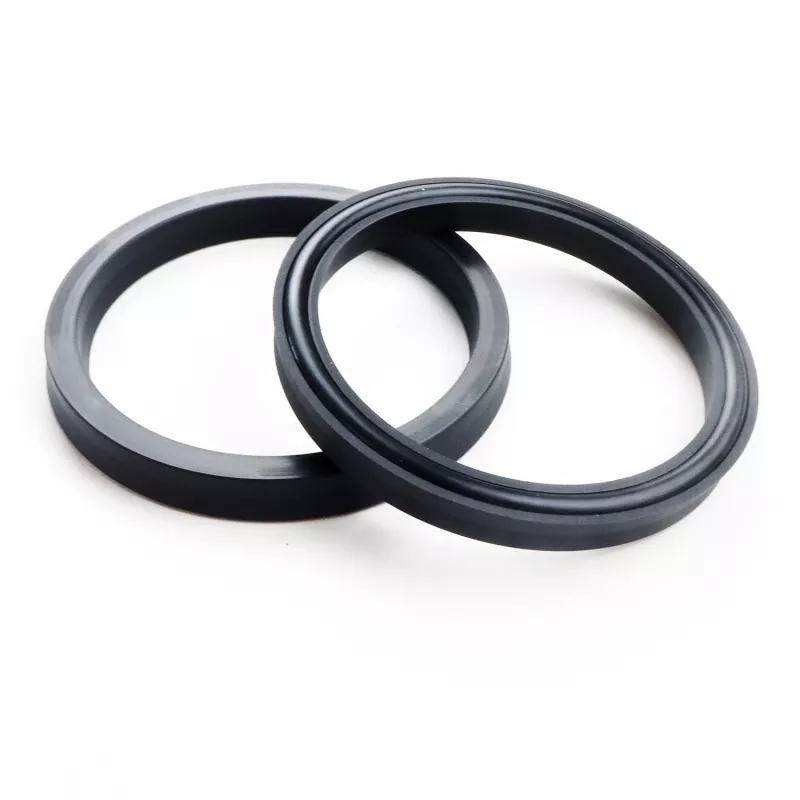

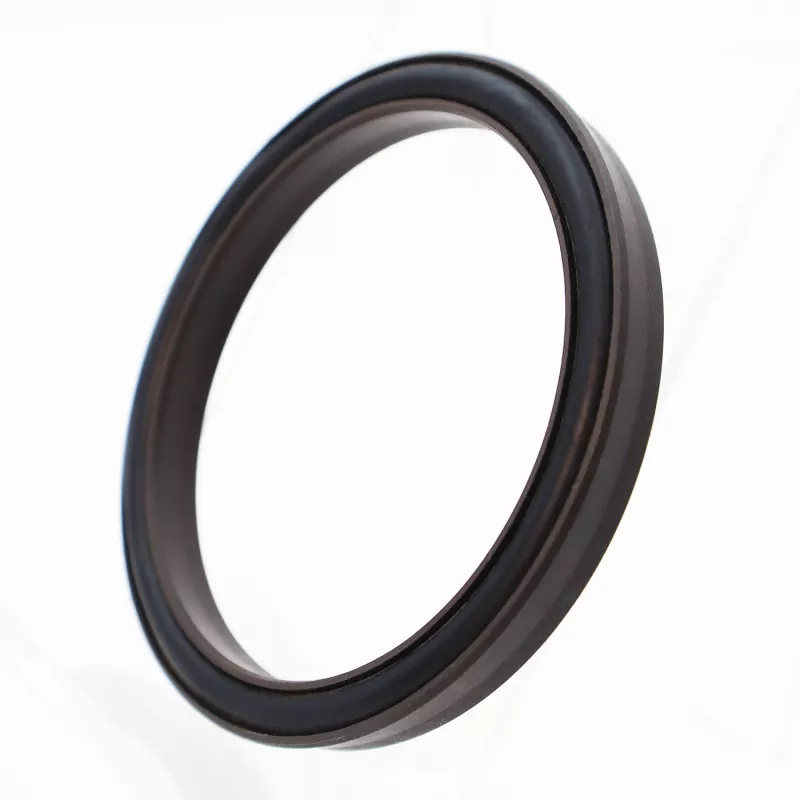

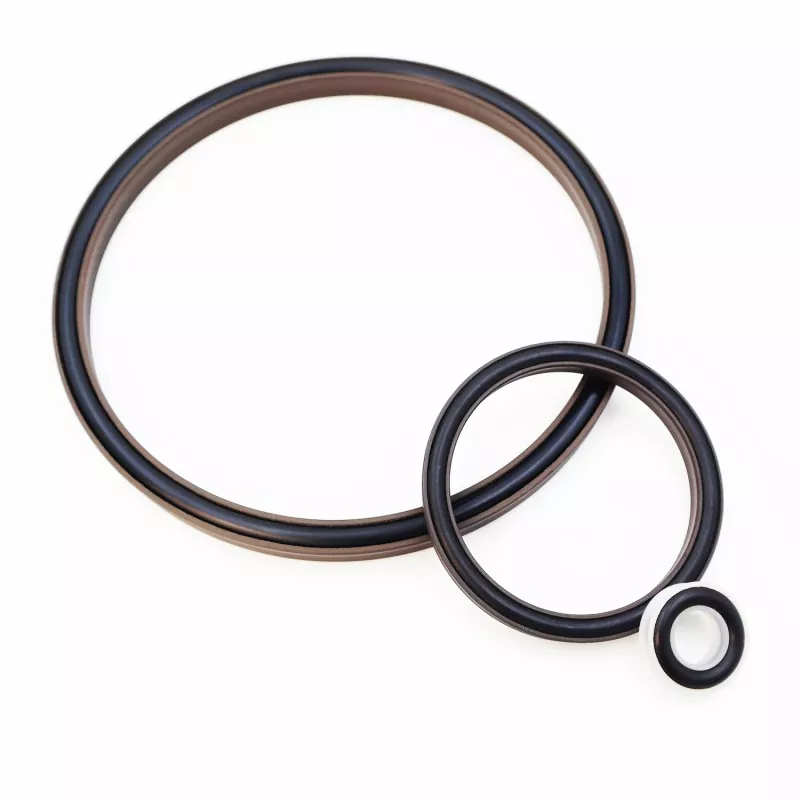

Az Y-típusú kombinált tömítés (Ultra-High Pressure/Hydraulic Pressure Seal) egy Y alakú PTFE-ből és annak kompozit anyagaiból készült tömítőgyűrűből és egy O-gyűrűből áll. Alkalmas egyirányú tömítésre hidraulikus oda-vissza mozgásban.
Az Y alakú tömítőgyűrű szabadalmaztatott szerkezetének és optimalizált vastagságú kialakításának köszönhetően még víznyomású vagy más alacsony viszkozitású közegben is jól teljesít. A tömítőgyűrű szerkezeti kialakítása javítja a nagy és ultramagas nyomással szembeni ellenállást is. A tömítés alacsony súrlódási együtthatóval működik, kiküszöböli a kúszást és lehetővé teszi a hosszú távú olajmentes kenést.
Megjegyzés: Ennek a tömítésnek vannak korlátai, és nem ajánlott zárt hornyokban való használata.
1. Alacsony súrlódás, alacsony indítási ellenállás, egyenletes működés, egyenlő dinamikus és statikus súrlódás, nincs kúszás.
2. Hosszú élettartam, alkalmas olajmentes kenési tömítésre.
3. Alkalmas nagynyomású, ultramagas nyomású és alacsony viszkozitású közegek, például víz tömítésére.
A szélsőséges értékek nem fordulhatnak elő egyszerre. Kérjük, forduljon cégünkhöz, ha a nyomás meghaladja a 260 MPa-t.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Média |
|
≤260 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Hidraulika olaj, tűzálló folyadékok (HFA/HFB), gáz stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. Megfelelő O-gyűrű anyagok: RO1 nitril-butadién gumi (NBR), RO2 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Szabványos PTFE3 anyag, az egyéb opcionális anyagok közé tartozik a PTFE2, PTFE4 és egyéb nagy teljesítményű anyagok.

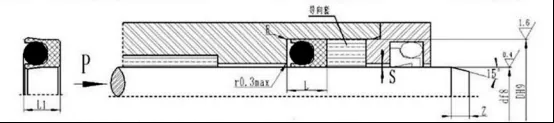

Rendelési modell RC10-40x52,4x9,2-PTFE3-R01
Modell – Rúd átmérő x Horony átmérő x Horony szélesség PTFE3 – Módosított PTFE anyagkód R01 – O-gyűrű anyagkódja
