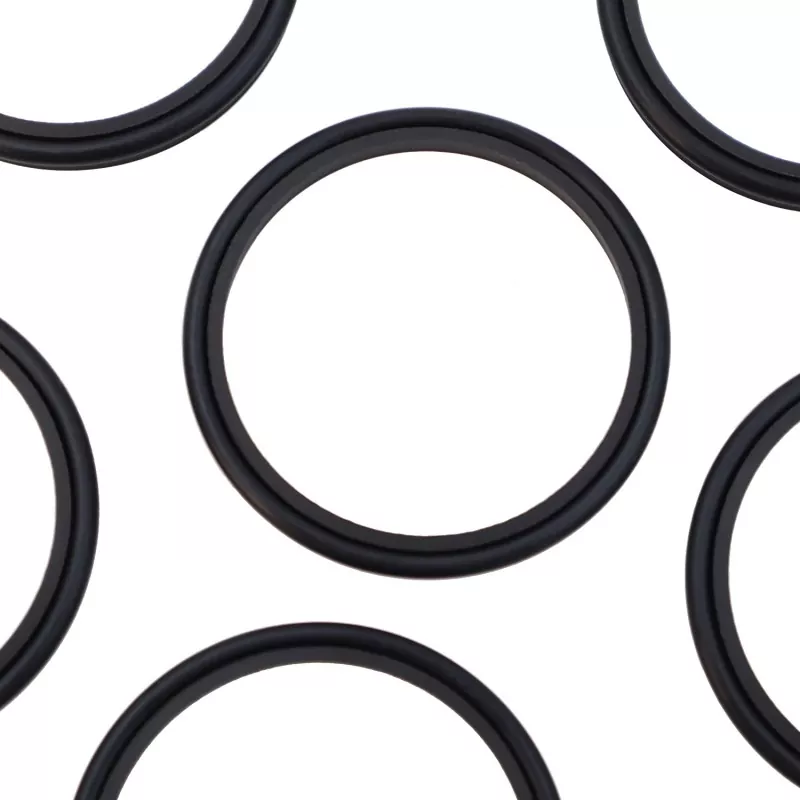

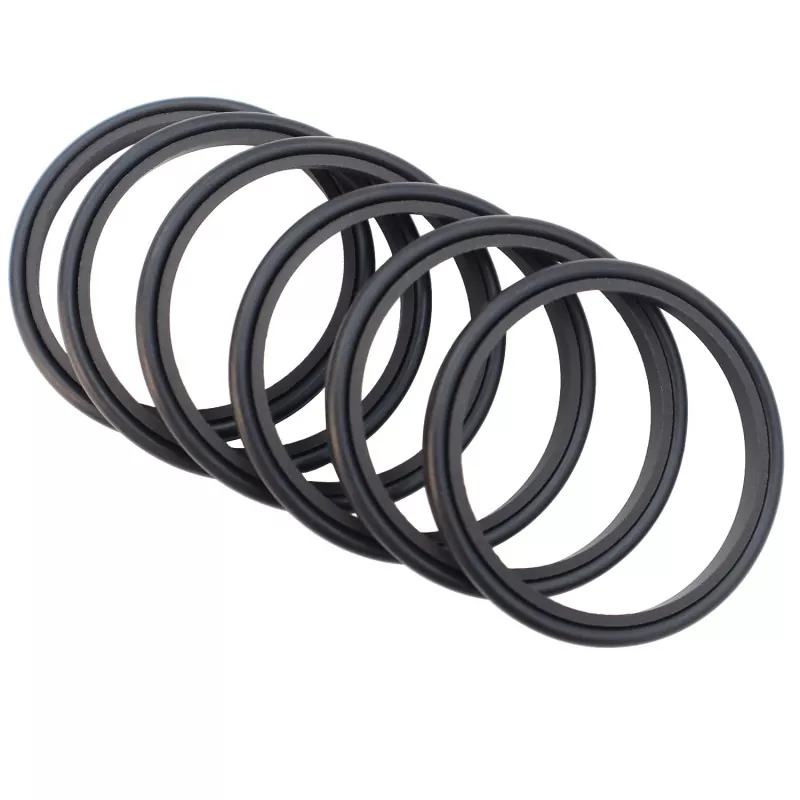

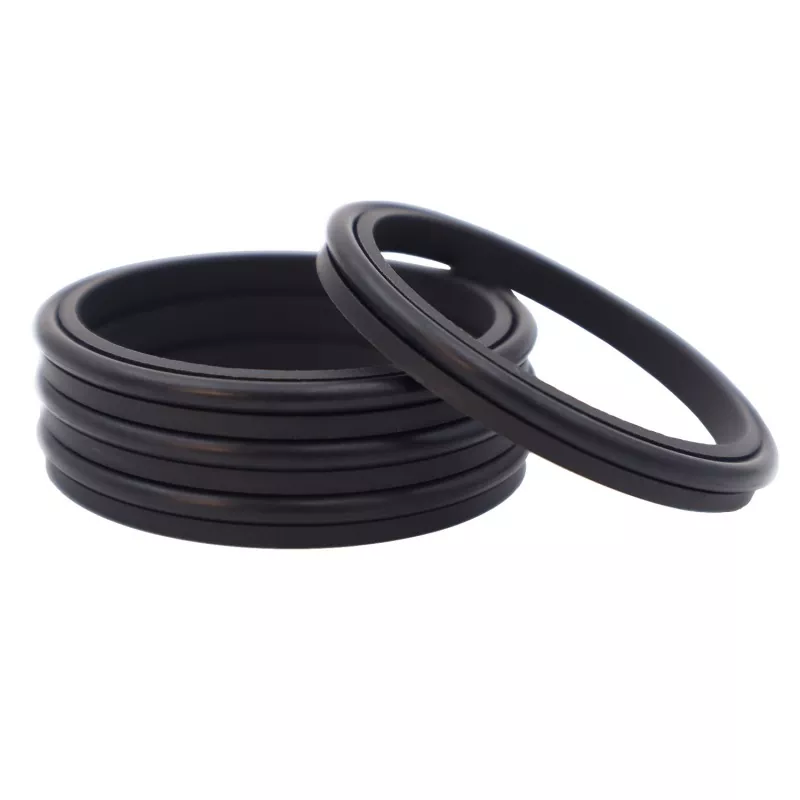

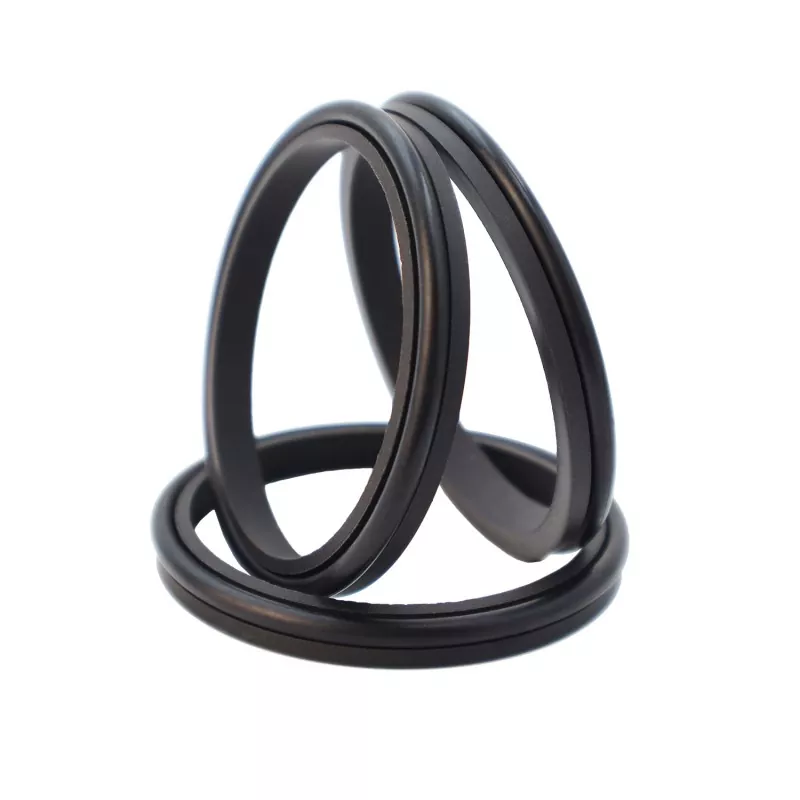

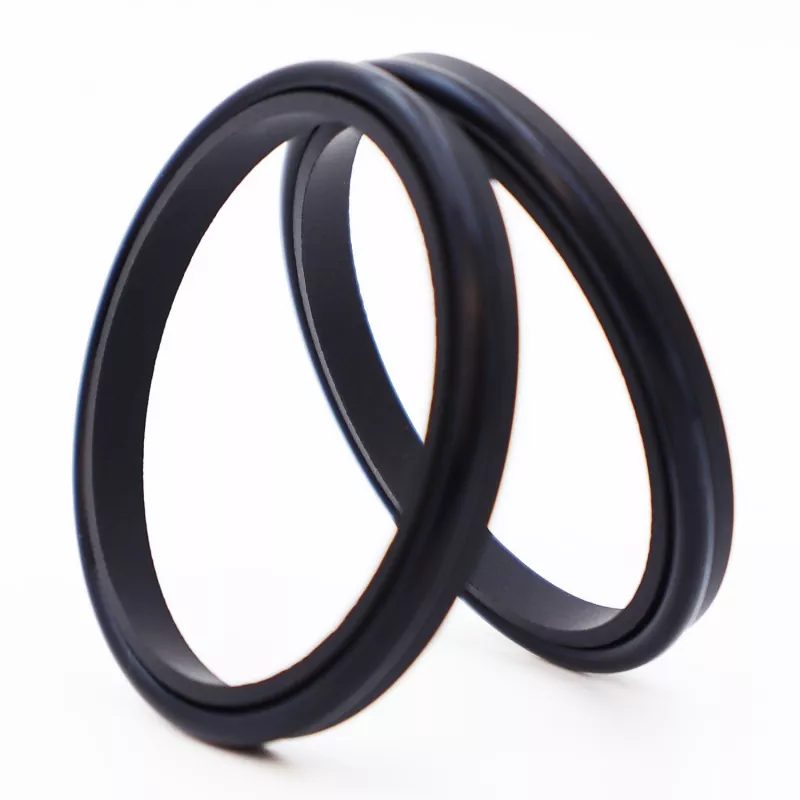

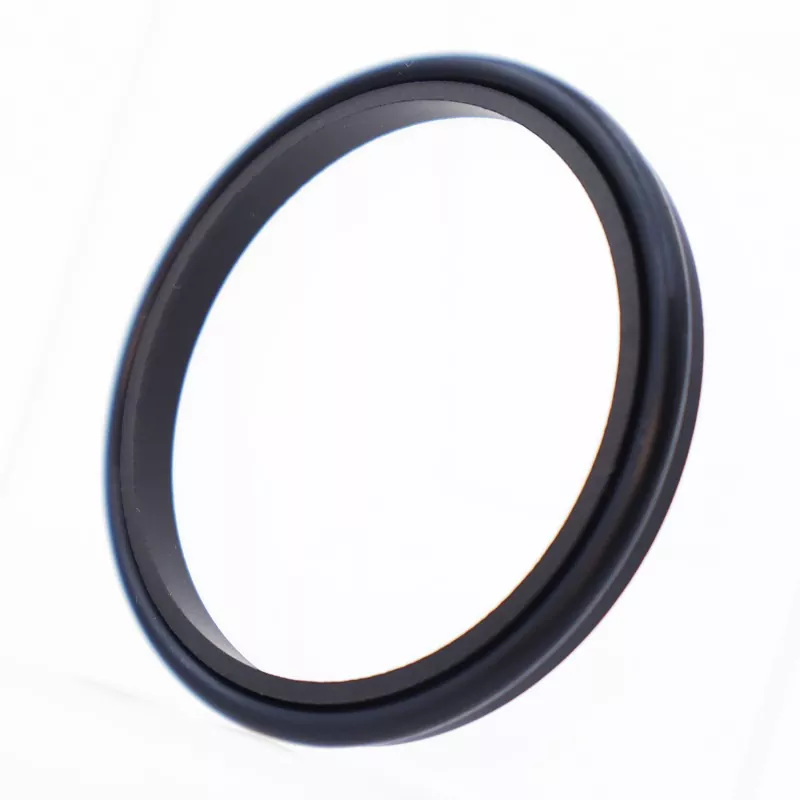

Az egyajkú kombinált ablaktörlő tömítés egy egyszeres működésű ablaktörlő tömítés, amely egy töltött PTFE egyajkos törlőgyűrűből és egy gumi O-gyűrűből áll; úgy működik, hogy lekaparja a port és megakadályozza a rendszer szennyeződését. Alkalmas dugattyús, oszcilláló vagy spirális mozgású alkalmazásokhoz.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség m/s |
Média |
|
- |
-35 és +100 között (NBR O-gyűrűvel) |
6 |
Hidraulika olaj, emulzió, víz stb. |
|
-20 - +200 (FKM O-gyűrűvel) |
Rendelési modell: RCF03—80-PTFE3—R01
RCF03 – Modell | 80 – Tengelyátmérő | PTFE3 – Általános célú módosított PTFE | R01 – Gumi alkatrészek anyagkódja
Nitril gumi (NBR) – R01 | Fluorkaucsuk (FKM) – R02
A termékek a megadott paramétertartományon belül bármilyen méretben szállíthatók.
|

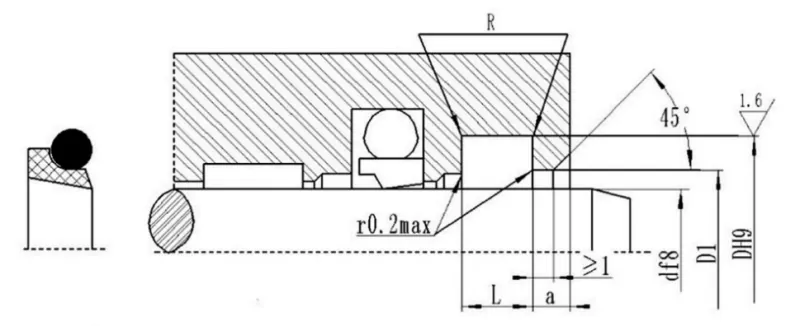

Tengely átmérő tartomány d f8 |
Horony átmérője D H9 |
Horony szélessége L+0,2 |
Hézaglyuk átmérője D1 H11 |
Tiszta nyílásszélesség a ≥ |
Saroksugár R≤ |
O-gyűrű Keresztmetszeti átmérő csináld |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65-250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251-420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421-650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651-1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
